Introduktion
Kulskruvaroch Acme-skruvar är båda vanliga mekaniska transmissionskomponenter. Deras kärnfunktion är att omvandla rotationsrörelse till linjär rörelse, och de används ofta i industriell utrustning, automationssystem och olika mekaniska strukturer. Även om deras grundläggande syfte är detsamma, finns det betydande skillnader i deras arbetsprinciper, överföringseffektivitet, precisionsnivåer, kostnadsstrukturer och tillämpliga scenarier. Felaktigt val kan leda till dåliga prestanda, bortkastade kostnader eller långsiktiga-tillförlitlighetsproblem. Den här artikeln ger en systematisk jämförelse av kulskruvar och Acme-skruvar för att hjälpa dig att tydligare avgöra vilken som är mer lämplig för dina specifika behov.
Vad är en kulskruv och en acmeskruv?

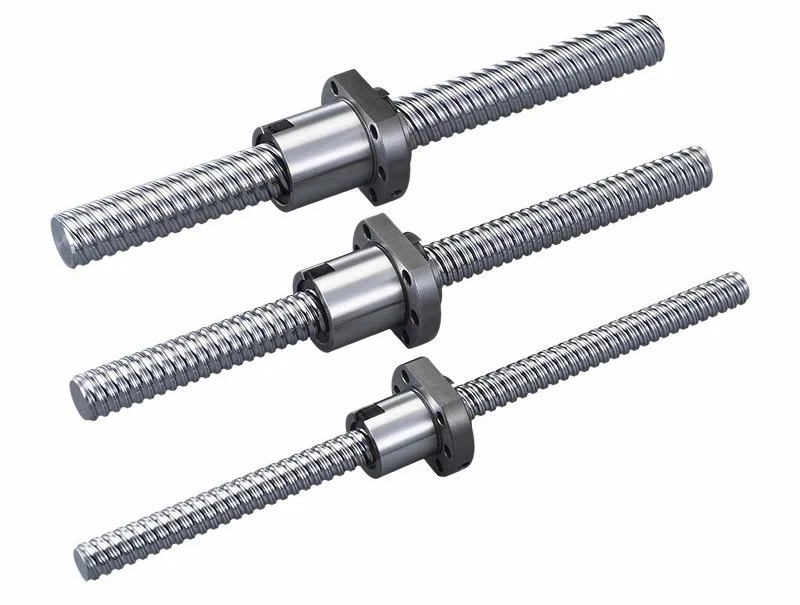

Kulskruv
En kulskruv är en precisionstransmissionskomponent som överför belastning genom rullning av stålkulor mellan skruvaxeln och muttern. På grund av användningen av rullfriktion är dess friktionsförlust betydligt lägre än den för glidfriktion.
• Hög överföringseffektivitet
• Hög positioneringsnoggrannhet
• Låg friktion
• Lång livslängd
• Högre kostnad
• Kräver smörjning
• Har vanligtvis ingen själv{0}}låsningsfunktion
Acme Skruv
En Acme-skruv är en trapetsformad skruv som överensstämmer med ANSI/ASME B1.5 eller B1.8 standarder, med en 29 graders gängvinkel och en platt topp- och bottendesign. Den överför kraft genom glidfriktion mellan skruven och muttern.
• Enkel struktur
• Låg kostnad
• Hög lastkapacitet
• Kan uppnå själv-låsning
• Lägre transmissionseffektivitet
• Högre slitage
• Begränsad noggrannhet
Nyckelskillnader mellan Ball Screw och Acme Screw
Följande jämför de två typerna av transmissionskomponenter baserat på prestandaegenskaper som är relevanta för inköpsbeslut:
Effektivitet
Kulskruvar använder rullfriktion, vilket resulterar i extremt hög transmissionseffektivitet, vilket gör dem lämpliga för utrustning som kräver låg energiförbrukning och höga driftshastigheter, samtidigt som de genererar mindre värme. Acme-skruvar, å andra sidan, förlitar sig på glidfriktion, vilket genererar betydande friktion och värme, vilket resulterar i relativt lägre effektivitet.
01
Noggrannhet och repeterbarhet
Kulskruvar erbjuder utmärkt positioneringsnoggrannhet och repeterbarhet, vilket gör dem lämpliga för hög-precisionskontrollsystem. Trapetsformade skruvar utsätts för oundvikligt slitage, vilket resulterar i lägre positioneringsnoggrannhet.
02
Lastkapacitet och hastighet
Stora-kulskruvar är lämpliga för hög-hastighet, hög-drift och tål höga belastningar. Acme-skruvar, med sin 29 graders gängvinkel och plana-top, plana-bottendesign, har en stor kontaktyta, vilket möjliggör en jämnare fördelning av lasttrycket och gör att de tål högre belastningar. Men på grund av deras höga friktionsmotstånd är de ofta endast lämpliga för applikationer med låg-hastighet och tung-belastning.
03
Självlåsande-förmåga
Acme-skruvar har i sig själv-låsande egenskaper, vilket gör dem säkrare i vertikala eller lasthållande applikationer. De flesta kulskruvar, på grund av de låga friktionsegenskaperna hos rullfriktion, har inte själv-låsningsförmåga och kräver ett extra bromssystem i vertikala applikationer för att förhindra oavsiktlig glidning.
04
Kostnad och underhåll
Acme-skruvar är lätta att underhålla, har mogna tillverkningsprocesser och har låga anskaffnings- och underhållskostnader. Kulskruvar kräver extremt hög tillverkningsprecision, på grund av behovet av att säkerställa hög-rullningskontakt för stålkulorna, vilket resulterar i högre anskaffningskostnader. De har också strikta krav på renhet i driftmiljön och specifikationerna för smörjfettet, vilket ökar underhållskostnaderna.
05
Applikationsjämförelse: När ska jag använda vilken?
Typiska applikationer för kulskruvar
Kulskruvar används vanligtvis i följande applikationer:
• CNC-verktygsmaskiner:För exakt positionering.
• Automatiserade monteringslinjer:Uppfyller kraven på precision och konsekvens under produktionen.
• Halvledare och elektronisk utrustning:Uppnå kontroll på mikron-nivå och minska vibrationerna.
Dessa applikationer kräver hög positioneringsnoggrannhet, jämn och stabil linjär rörelse, låg friktionsförlust och repeterbar positioneringsstabilitet under hög-hastighet eller kontinuerlig drift. Kulskruvar kan möta dessa krävande förhållanden och är lämpliga för system som kräver exakt kontroll och lång-driftsstabilitet.
Typiska applikationer för Acme-skruvar
Typiska applikationer för Acme-skruvar inkluderar:
• Manuella justeringsmekanismer:Möjliggör själv-låsning, intuitiv användning och säkerhet.
• Lyftplattformar:Förhindrar effektivt lastglidning under strömavbrott eller fel.
• Ventiler och ställdon:Ger stabil kraftöverföring vid låga hastigheter.
Acme-skruvar prioriterar enkel struktur, kontrollerbar kostnad och tillförlitlig lasthållningsförmåga- snarare än hög hastighet eller extremt hög precision. De är idealiska för system med låg-hastighet eller intermittent rörelse, utmärkande i självlåsande prestanda och enkelt underhåll.
Hur man väljer: Ball Screw eller Acme Screw?
När du väljer mellan de två typerna av blyskruvar, överväg följande frågor för att hjälpa dig att fatta ett bättre beslut:
Behöver du hög positioneringsnoggrannhet?
Kulskruvar ger generellt bra noggrannhet, medan Acme-skruvar är benägna att slitas, vilket gör det svårt att uppnå hög precision.
Är drifthastigheten kritisk?
Kulskruvar ger bra stöd under hög-hastighetsrörelse, medan Acme-skruvar vanligtvis används under låg-hastighet, tung-belastning.
Kommer systemet att köras kontinuerligt under långa perioder?
Kontinuerlig drift genererar mycket värme. Kulskruvar använder rullande friktion, vilket resulterar i låg energiförbrukning och mindre värmegenerering, vilket säkerställer långtidsstabilitet och hållbarhet.
Är budgeten ett stort bekymmer?
Om budget är din huvudsakliga faktor, har Acme-skruvar en betydande fördel i både inköps- och underhållskostnader.
Krävs själv-låsning för säkerheten?
Om du vill uppnå självlåsning- utan att lägga till en bromsanordning för att garantera säkerheten och prestandakraven inte är höga, är Acme-skruvar ditt bästa val.
Slutsats
Kulskruvar och Acme-skruvar har var och en sina egna fördelar. Endast genom att ta hänsyn till faktiska arbetsförhållanden, prestandakrav och budgetbegränsningar kan ett lämpligt val göras för att säkerställa en stabil, pålitlig och mycket effektiv transmissionslösning.
