Introduktion
linjära styrbanor-även känd som linjära guider eller linjära rörelsesystem - spelar en oumbärlig roll i olika mekaniska utrustningar. Denna guide introducerar huvudtyperna av linjära styrningar, jämför deras rullande element och material och ger en praktisk valguide för att hjälpa inköpspersonal att välja det mest lämpliga linjära styrsystemet.
Huvudtyper av styrbanor
Här kommer vi att utforska huvudtyperna av styrskenor genom deras rullmekanism och material.
• Kullinjärguide
Dessa hög-precisionsguider använder stålkulor för jämn linjär rörelse med-låg friktion. Beroende på utrustningsbehov delas bollguider in i tre huvudtyper.
-
Heavy Duty linjär guide
-
Låg profil linjär guide
-
Miniatyr linjär guide
• Linjär rullstyrning
Cylindriska rullarersätt stålkulor, vilket ger utmärkt styvhet och hög lastkapacitet. De är idealiska för hög-belastning eller hög-automationsprogram.
-
Typ av fläns
-
Fyrkantig typ
-
Fyrkantig typ (låg)
JSM-blockserien av -flänstyp med linjära rullstyrningar erbjuderrälslängder från 100 mm till 4000 mm, med blockhöjdalternativ från 24 mm till 90 mm, vilket ger flexibla valmöjligheter för olika industriella tillämpningar.
JSM square-serien erbjuderrälslängder från 100 mm till 4000 mm, med blockhöjdalternativ från 24 mm till 70 mm,tillhandahåller flexibla lösningar för kompakt och exakt utrustningsdesign.
Denna serie erbjuderrälslängder från 100 mm till 4000 mm, med glidhöjdsalternativ från 24 mm till 70 mm,vilket gör det till ett kompakt och mångsidigt val för applikationer med begränsad utrymme-.
• Linjär kulstyrning VS. Linjär rullstyrning
|
Drag |
Linjära kulguider |
Linjära rullledare |
|
Rullande element |
Stålkulor |
Cylindriska rullar |
|
Kontakttyp |
Punktkontakt |
Linjär kontakt |
|
Dynamisk belastning |
13,97-263,91 kN |
11,3-275kN |
|
Statisk belastning |
22,3-399,16 kN |
24~572,7kN |
|
Max hastighet |
0-200m/min |
0-200m/min |
|
Friktionskoefficient |
f=0.01 |
f=0.01 |
|
Buller |
0-65dB |
0-65dB |
|
Ansökan |
3C-enheter, halvledare, ljusautomation |
CNC-verktygsmaskiner, precisionsformar, tunga maskiner |
|
Kosta |
block: 4,3-30 US-dollar |
block:42-55 US-dollar |
Linjära styrskenor är vanligtvis gjorda av kolstål eller rostfritt stål. För specifika prestandabehov kan köpare också välja ytbehandlade-alternativ.
-
Rostfritt stål linjär guide
-
Linjärstyrning i kolstål
-
Ytbehandling och beläggning
Hur man väljer den rigt linjära guiden för din maskin
Nu när du känner till huvudtyperna av linjära styrningar är det viktigt att välja den som passar din maskin bäst. Tänk på nyckelfaktorer som lastkapacitet, noggrannhet, driftsförhållanden, utrymmesbegränsningar och budget för att säkerställa optimal prestanda.
Lastkapaciteten avgör hur mycket kraft en linjär styrning tål under drift, inklusive både dynamiska och statiska belastningar. Förutom belastningsvärden är det också viktigt att överväga om styrbanorna kommer att användas i enhorisontell eller vertikalansökan. I allmänhet kräver vertikala applikationer en lastkapacitet som är ungefär tre gånger större än den för horisontella.
• Förtunga-maskiner, bör företag väljatunga linjära styrningarellerlinjära rullstyrningar, eftersom de erbjuder högre styvhet och tål större belastningar.
• Förlätt eller kompakt utrustning, såsom elektroniska enheter eller precisionsinstrument,linjära miniatyrguiderär ett lämpligare val.
Om din utrustning kräver hög positioneringsnoggrannhet och jämn rörelse-som CNC-maskiner, mätinstrument eller halvledarenheter-blir precision en kritisk faktor. När man väljer ett linjärt rörelsesystem är det viktigt att beakta faktorer som t.expositioneringstolerans, bakslag och rörelsejämnhet.
JSM erbjuder fem precisionsgrader-Normal, High, Precision, Super Precision och Ultra Precision-så att kunder kan välja lämplig nivå i enlighet med deras utrustnings noggrannhetskrav.
Driftsmiljön påverkar direkt livslängden för en linjär styrning. Innan du väljer ett linjärt rörelsesystem bör du överväga faktorer som t.exextrema temperaturer, luftfuktighet, damm och frätande ämnen.Dessa förhållanden påverkar materialvalet, förseglingsmetoden och den skyddande beläggningen som används vid tillverkning av linjära styrningar.
• I dammiga eller smutsiga miljöer, välj linjära styrningar utrustade med skyddande tätningar eller skrapor.
• I korrosiva eller fuktiga miljöer, välj linjära styrningar av rostfritt stål eller de med anti-korrosionsbeläggning för ökad hållbarhet.
Om din design har begränsat installationsutrymme kan du välja en linjär styrning med låg profil eller en linjär styrning av fyrkantig typ. Dessa linjära guider har en lägre blockhöjd, vilket gör dem lätta att integrera i höghastighetsautomationssystem. När du installerar, se till att kontrollera både installationshöjden och blockhöjden för att säkerställa kompatibilitet med din utrustningslayout.
När du väljer en linjär styrning bör du också överväga underhållskrav och kostnadseffektivitet.
• Smörjning:Bestäm smörjbehovet för din linjärstyrning. Vissa styrningar kräver regelbunden smörjning, medan andra harsjälv-smörjande eller underhållsfri-alternativ. JSM linjära styrningar är utformade med ensmörjkula spår, så att kunderna kan väljafett, smörjolja eller speciella smörjmedelbaserat på deras utrustningskrav. Smörjning kan appliceras manuellt med jämna mellanrum eller genom enautomatiskt smörjsystem.
• Livslängd:Det är också viktigt att utvärdera guidens förväntade livslängd. JSM linjära styrningar har enlivslängd överstigande 100 000 km. Vid val av linjär styrning kan faktorer som t.exguidetyp och specifikationerbör noga övervägas för att säkerställa optimal prestanda och livslängd.
JSM Linear Guide Solutions för olika projektbehov
Som en professionell tillverkare av linjära guider i Kina, tillhandahåller JSM standard linjära guider i en mängd olika storlekar och material för att möta dina olika behov. Med pålitlig kvalitet och lättillgänglighet för stora beställningar, säkerställer vi en jämn försörjning för att hjälpa dig att betjäna dina kunder effektivt och hålla projektdeadlines.
Vi erbjuder helt anpassningsbara linjära guider, så att du kan specificera storlek, material, ytbehandling, lastkapacitet, skjutreglage och alternativ för logotyp eller varumärke. Dessutom inkluderar våra ODM-tjänster produktdesign, formutveckling och ny produktinnovation för att fullt ut stödja dina unika projektkrav.
Varför tillverkare samarbetar med JSM för linjära guidelösningar
JSM har nästan 10 års erfarenhet av forskning och utveckling av linjära styrningar. Varje år investerar vi över 25 % av våra totala intäkter i teknologiforskning och utveckling av nya produkter. Dessutom har vi etablerat CNC-bearbetningscenter och laboratorier för provning av materialprestanda för att säkerställa strikt kvalitetskontroll genom hela FoU-processen. Våra innovativa linjära styrningar i rostfritt stål har ensträckgräns större än eller lika med 520 MPaoch somythårdhet större än eller lika med 58 HRC. De uppvisar också utmärkt korrosionsbeständighet - ingen korrosion efter 200 timmars saltspraytestning - och en livslängd som överstiger 100 000 kilometer.

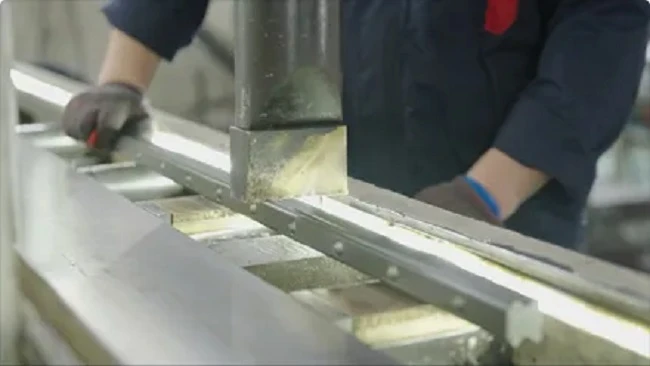

JSM är utrustad med avancerad bearbetningsutrustning som ultra-precision, intelligenta, fler-sensor tre-slipmaskiner och CNC-precisionsbearbetningscenter, med en årlig produktionskapacitet på 800 000 meter linjära styrningar och 1,5 miljoner linjära reglage. Dessutom har vi erhållit ISO 14001, ISO 45001, ISO 9001, ASTM och FDA-certifieringar, vilket säkerställer strikt kvalitetskontroll av våra guider.

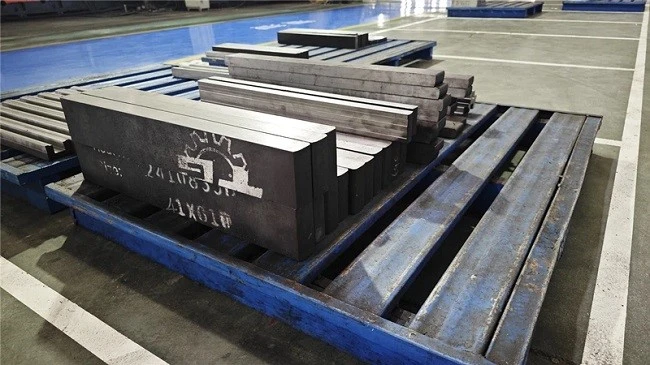

Som en ISO-certifierad tillverkare av linjära guider har vi strikt kontroll över varje steg i produktionsprocessen. Vårt professionella kvalitetsinspektionsteam kontrollerar noggrant kvaliteten på de linjära styrningarna från råmaterial till färdiga produkter. Dessutom är vi utrustade med en rad avancerade testinstrument, såsom koordinatmätmaskiner (CMM), bildmätmaskiner och Vickers hårdhetstestare, för att säkerställa att varje produkt uppfyller de högsta kvalitetsstandarderna.
Våra linjära guider är gjorda av miljövänliga-material, inklusive högkvalitativt 304 rostfritt stål och återvinningsbar plast. Detta hållbara tillvägagångssätt minskar effektivt miljöpåverkan. Dessutom har vi bytt ut 11 föråldrade rälslipmaskiner med 11 nya helt elektriska. Jämfört med den gamla utrustningen minskar våra helt elektriska rälslipar energiförbrukningen med47%, förbättra produktionseffektiviteten genom 62%, och minska den kumulativa utrustningens stilleståndstid med 84%, vilket bidrar till en mer hållbar leveranskedja.
Slutsats
Att välja rätt linjär styrning kräver vägningsfaktorer som belastning, noggrannhet, miljö och utrymmesbegränsningar. Genom att välja lämpliga material och typer kan företag säkerställa att styrskenorna är kompatibla med deras utrustning. JSM erbjuder pålitliga standard- och anpassade linjära styrlösningar för att möta ett brett spektrum av industri- och automationsbehov.Kontakta ossidag för en offert eller skräddarsydd lösning.
